产品介绍：
由于生产车间或厂房地区的限制，在一些厂房的产品搬运路线不是常规的直线型, 电动平车在工作的过程中，由于很多场合转弯半径过小或者没法铺设弯轨的情况，针对这种工况可配套的电动转盘。
电动轨道转盘是一种以实现轨道平车原地转弯换向的设备，安装在两条轨道交叉的位置，其台面上铺设一条或多条轨道，轨道上表面与地面上的轨道上表面平齐，轨距与地面的轨距一致，平车完全运行至转盘上停止，转盘启动转动至需要的角度与地面的轨道完成对接，平车再次启动沿对接后的轨道运行至需要的位置。其特殊的功能是轨道运输系统中常见的设备。台车自重加载重就是配套转盘的载重量，转盘的旋转角度可根据客户的不同需求设定，可实现360度任何一个角度停止，也可实现井型十字交叉运行。
产品特点：
1．适用于装备生产线的环形轨道、交叉轨道等场合。
2．转盘台面轨道形式有“一字”和“十字”二种
一字轨道一般适用于车间地面轨道呈90°形式
十字轨道一般适用于车间地面轨道呈十字交叉形式
3．电动转盘其作用为与配套的电动平车实现90°直角转弯，极大提高货物运转效率。有效地解决了行车的吊装困难及特定的生产工艺要求且安全可靠。
4．载重吨位、外形尺寸及轨距等可根据用户要求定制。
5．可通过自动化定位装置来调整对接轨道的角度来实现精准对接，另外可以实现自动化无人控制。
机构介绍：

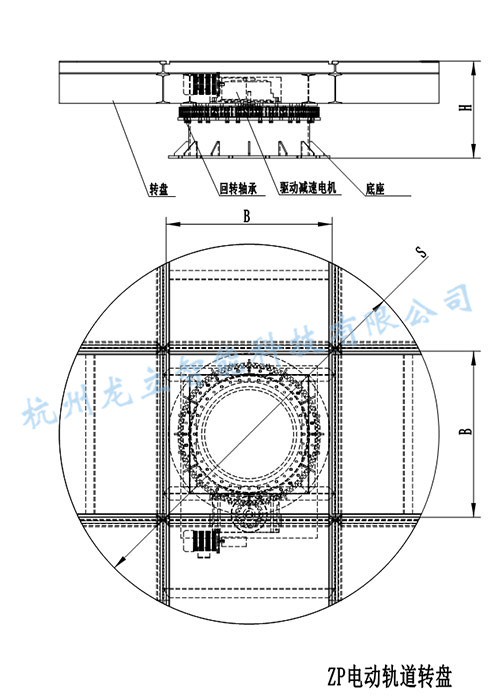

1、设备结构：轨道转动盘由底座、回转支承、旋转台、驱动装置、控制箱等组成。旋转台轨道对接通过变频调速器实现自动减速控制，并在90°两位置之间设有电控安全限位装置，确保旋转台旋转时定位准确，使本体导轨与地面轨道对中良好;旋转台下面设有辅助支撑轮组，确保旋转台承载的安全性和平稳性。
2、车架系统：车架用板架结构，由纵梁、横梁和钢板组成“#”字骨架板架结构，工作台面铺设钢板。所用的型材、钢板符合相应国家标准。
3、控制系统：：控制箱可选用壁挂式或者落地式，美观实用，表面做防腐处理，控制箱上设有左旋、右旋、点动、停止按钮，并备有相应的指示灯。可以一键进行90°自动旋转，也可以手动正反转点动操作。控制箱电器件均采用国际知名品牌产品。
4、传动系统：电动机带动减速器，将动力传至回转装置，驱动旋转台旋转。各元件与主体联结可靠。电机采用制动电动机，防护等级为IP44，绝缘等级为E级。
5、除锈涂装要求 钢板、型材、铸锻件表面除锈达到GB8923中ST2级。漆膜厚度为90—120um。出厂前对所有外露加工面进行防锈处理。表面涂防锈底漆，深灰色面漆。
