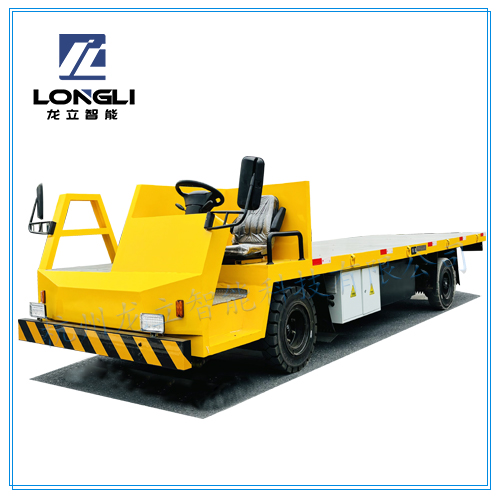

5吨电动搬运车

电动搬运车是一种先进的低噪音、无污染的搬运车辆，可用于在一般路面上的短途搬运作业。

　　本车体积小巧，操作方便舒适。便于在窄通道中实现行驶、交汇、调头。本车采用先进的斩波器，比传统的接触器电阻控制的效率高、发热小，且驱动电路简单、可靠性高，噪音小。本车起动平稳、回速均匀，单踏板加速控制前进与后退并加速，并有倒车点动功能。灯光信号及警示装置齐全。

电动搬运车系六轮支承，前轮转向、后轮驱动，采用斩波器进行无级调速的搬运车。主要由车身系统、驱动系统、转向系统、操纵系统、电气系统等五部分组成。

  (一)车身系统

本车车架用槽钢及钢板焊接而成，用螺栓固定在车架上，仪表架上安装有显示表头、手制动、钥匙开关、灯开关、方向杆调节装置等，电瓶箱用钢板焊接而成，用斜块定位且用螺栓固定在车架上。

  (二)驱动系统

驱动系统由一台直流串激电机、（减速器/驱动桥为一体）、半轴、轮毂、车轮等

组成。

  (三)转向系统

转向系统由方向盘、转向管柱、电子助力器、转向桥、前轮等组成。

电子助力器具有转向阻力小，逆向冲击小，角传动比大，转向灵活、轻便，易于安装调试的优点，整个转向头通过回转支承再用螺栓固定到车架上。

转动方向盘时，通过与转向管柱、带动横拉杆使前轮转动，前轮最大转角为±45度。

  (四)操纵系统

操纵系统由脚制动操纵、手制动操纵、加速踏板、灯开关等组成。

  (五)电气系统

电气系统采用80V、24V、12V等，电源用铅酸蓄电池，经HIDN型控制器控制直流串激电动机的转速，以达到对车辆的驱动和调速。

电气系统包括蓄电池、电机、控制器，加速器、显示表头、前大灯、转向灯、刹车灯、

喇叭等设备。
